Trealamh líne táirgthe luaidhe buí nua

Sa tionscal príomhphróiseála iomaíoch, seasann trealamh líne táirgthe luaidhe buí nua mar réiteach ceannródaíoch atá deartha chun éifeachtúlacht a bharrfheabhsú, costais a laghdú, agus cáilíocht an táirge a fheabhsú. Tá an trealamh seo curtha in oiriúint go sonrach do tháirgeadh táirgí luaidhe-bhunaithe, ag cinntiú próiseas gan uaim agus ard-toraidh. Anseo thíos, cuirimid forbhreathnú mionsonraithe ar fáil ar pharaiméadair, ar ghnéithe agus ar shochair na dtáirgí, mar aon le sonraíochtaí teicniúla chun cabhrú leat cinneadh eolasach a dhéanamh.

Gnéithe agus feidhmíocht na líne táirgthe luaidhe buí: Athraíonn an líne seo tiúsáin luaidhe i ndé -ocsaíd luaidhe, a dhéantar a ocsaídiú arís i bhfoirnéis shintéirithe púdar buí chun púdar cáilithe buí cáilithe a tháirgeadh. Forbraíodh an líne táirgthe seo trí ardchoincheapa agus teicneolaíochtaí a chomhtháthú ó chomhghleacaithe idirnáisiúnta agus ag teacht le héilimh na sochaí nua -aimseartha. Féadann sé freastal ar an éileamh ar tháirgeadh púdair buí luaidhe sa bhaile agus go hidirnáisiúnta, agus é saor ó dheannach. Comhlíonann sonraíochtaí Hg/T3002-1997.

Déantar cur síos ar an bpróiseas mar seo a leanas:

(1) Foirnéis leá luaidhe leictrealaíoch

Ar an gcéad dul síos, aistrítear an luaidhe leictrealaíoch de láimh chuig an bhfoirnéis leáite luaidhe. Déantar an foirnéis a théamh go dtí thart ar 500 ° C (úsáidtear téamh leictreach le linn an phróisis leá luaidhe). Ansin déantar an luaidhe leictrealaíoch a leá i bhfoirm leachtach agus cuirtear isteach i meaisín Barton é le haghaidh táirgeadh púdair. Tá an próiseas leá luaidhe faoi iamh go hiomlán, agus gintear méid beag múiche luaidhe agus slaig luaidhe le linn an phróisis.

I bhfoirnéis leáite na líne táirgthe luaidhe buí den tionscadal, déileáltar leis an luaidhe -múch le scagairí mála sula gcuirtear isteach i gcóras bainte deannaigh cuirtíní uisce é. Scaoiltear an gás sceite trí chairn sceite 20 méadar ar airde. Ansin cuirtear an múch luaidhe agus an deannach a gabhadh tar éis na scagairí mála a bheathú chuig an bhfoirnéis leá luaidhe le haghaidh athúsáide.

Déantar an córas bainte deannaigh cuirtíní uisce a dhraenáil go rialta agus a sheoladh chuig an stáisiún cóireála fuíolluisce táirgthe le haghaidh cóireála.

(2) Táirgeann Meaisín Barton púdar agus bailíonn an bailitheoir deannaigh an púdar.

Is é an púdar luaidhe an t-ábhar gníomhach a úsáidtear chun plátaí ceallraí luaidhe-aigéad a mhonarú. Is substaint ghráinneach púdarach í de luaidhe mhiotalach atá clúdaithe le ciseal PBO. Tá sé déanta as luaidhe íon trí phróiseas sonrach ocsaídiúcháin teirmeach. Déanann an leacht a shreabhann amach as an bhfoirnéis leá luaidhe fuarú agus gráinníní, agus téann an luaidhe leáite isteach i bhfoirnéis Barton.

Is iondúil go mbíonn an chéad luaidhe íon leáite i gceist leis an bpróiseas táirgthe, rud a cheadaíonn an toradh a bhíonn ar an leáite a bheith ag cur thar maoil isteach i bhfoirnéis Barton faoi dhifreáil brú nádúrtha.

Tá an ocsaíd luaidhe tetragánach go príomha, le meán-trastomhas cáithníní de thart ar 2μm agus achar dromchla de thart ar 2.4-2.8 m2/g. Cuirtear an púdar luaidhe tar éis an ocsaídiúcháin tosaigh in iúl don fhoirnéis ocsaídiúcháin trí iompróir Jiaolong trí dheighilteoir cioclón tánaisteach agus ducht scagaire mála. Tá dréacht -lucht leanúna spreagtha ag an líne táirgthe seo ag an aonad Cyclone agus Mála Scagaire. Feidhmíonn an meaisín púdair luaidhe agus an bailitheoir deannaigh ag brú diúltach. Cuirtear an luaidhe coinnithe ón deighilteoir cioclón agus an scagaire mála in iúl don fhoirnéis ocsaídiúcháin mar aon leis an gcéad phúdar luaidhe ocsaídiúcháin. (3) Ocsaídiú i bhfoirnéis ocsaídiúcháin

Coinnítear an foirnéis ocsaídiúcháin ag teocht 680-700 ° C (téite le gual le linn an phróisis ocsaídiúcháin). Déantar an púdar ocsaíde luaidhe (ina bhfuil roinnt luaidhe freisin) a tháirgtear sa phróiseas smidiríní rósta agus ocsaídithe a thuilleadh. Déantar an próiseas ocsaídiúcháin a chasadh go leanúnach (táirgeadh leanúnach). Cruthaíonn an luaidhe atá timpeallaithe ag an ocsaíd luaidhe timpeallacht ocsaídiúcháin, rud a ligeann do ocsaídiú tarlú. Is é an toradh a bhíonn ar an imoibriú ná luaidhe buí an -íon. Déantar an táirge ocsaíd a fhuarú go hindíreach ag córas fuaraithe uisce, ag fuarú go tapa go dtí faoi bhun 100 ° C. Ansin téann sé isteach i soitheach measctha séalaithe agus iompraítear é chuig an pulverizer. Is próiseas lán -iata é an próiseas ocsaídiúcháin sa fhoirnéis ocsaídiúcháin le hionraoin aeir ag deireadh na beatha, agus mar thoradh air sin ní ghintear aon deatach nó deannach luaidhe. ⑷ Meilt agus pacáistiú táirgí

Is meascán de chnapáin agus de phúdair é ocsaíd luaidhe a tháirgtear trí chailcniú sa fhoirnéis ocsaídiúcháin. De réir na gcaighdeán cáilíochta do luaidhe bhuí, tá riachtanais shonracha ag monaróirí maidir le méid na gcáithníní luaidhe buí. Mar shampla, ní mór go mbeadh an t-iarmhar ar an criathar (ag baint úsáide as criathar 180-mogalra) ≤1.5%. Dá bhrí sin, ní mór an t -amhtháirge ón bhfoirnéis ocsaídiúcháin a smidiríní roimh phacáistiú agus loingsiú. Déantar an trealamh smidiríní a shéalú agus a chothabháil go hiomlán ag teocht an tseomra.

Déantar pacáistiú táirgí de láimh. D'fhéadfadh púdar titim le linn an phróisis phacáistithe, ag giniúint méid beag deannaigh luaidhe. Bailítear é seo mar aon leis an deannach luaidhe ón bpróiseas smidiríní trí fheiste bailithe gáis sceite agus cuirtear isteach i scagaire mála é. Tar éis cóireála, téann sé isteach i gcóras bainte deannaigh cuirtíní uisce, agus scaoiltear an gás sceite trí chairn sceite 20 méadar ar airde. Cuirtear an deannach luaidhe atá gafa ag an scagaire mála ar ais chuig an bpróiseas pacáistithe le haghaidh athphacáistiú. Is é an toradh a bhíonn ar an bpróiseas lasctha mála pacáistithe ná roinnt doirteadh púdair luaidhe. Baileofar é seo go rialta agus cuirfear ar ais é go dtí an próiseas ocsaídiúcháin le haghaidh ath-ocsaídiúcháin, ar deireadh thiar feabhas a chur ar cháilíocht an táirge agus ag seachaint diúscairt dramhaíola guaisí.

Is annamh a úsáidtear uisce le haghaidh glantacháin urláir laistigh den phlanda; Ina áit sin, baintear úsáid as folúsú. Toisc go n -úsáideann aistrithe idir rannóga éagsúla oibre den tionscadal go príomha oibríochtaí meicniúla a iompar agus a shéalú, tá doirteadh láimhe íosta, rud a fhágann nach bhfuil mórán luaidhe ar urlár na plandaí. Déantar an méid beag púdair luaidhe a bhailítear tar éis an ghlantacháin a athúsáid ansin sa phróiseas ocsaídiúcháin.

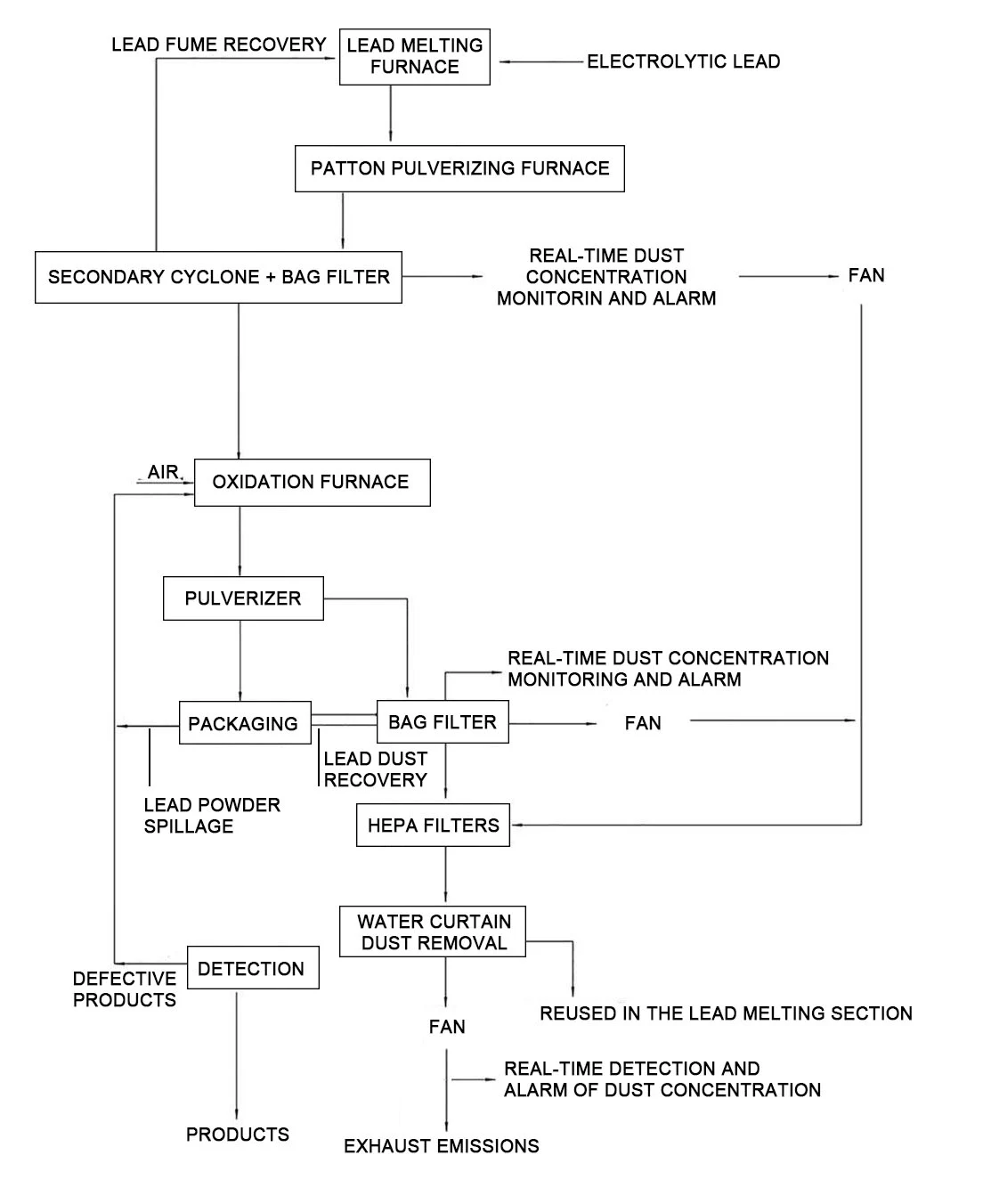

Próiseas táirgthe luaidhe buí buí

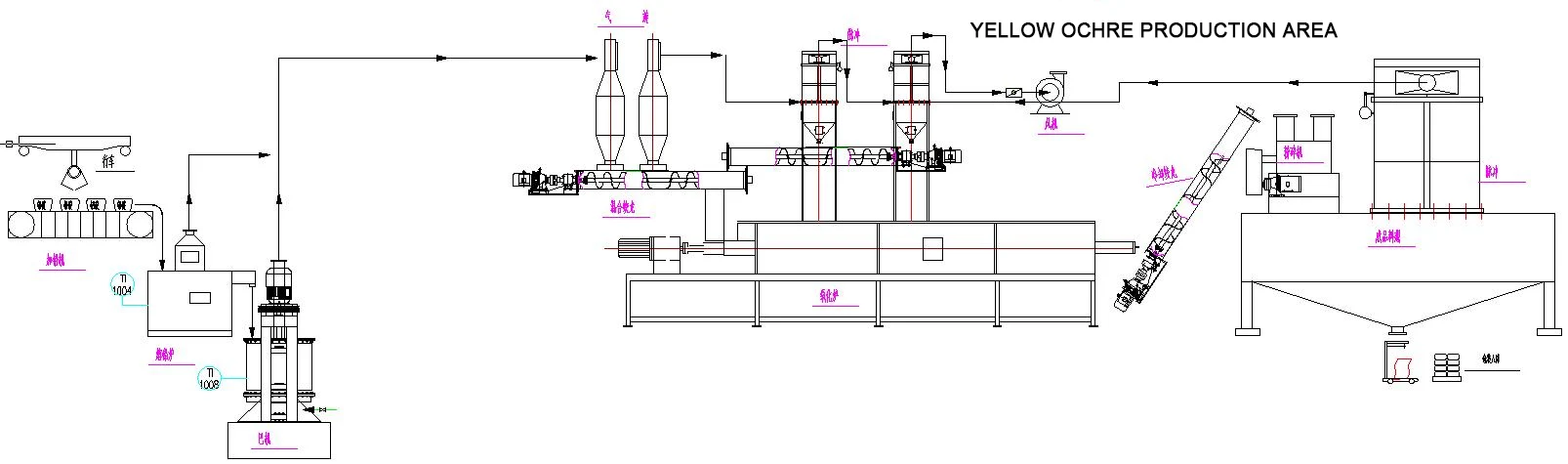

Rannóg Milling Barton

Uimhir seicheamh	Ainm gléas	cainníocht	cumhacht	Ábhar	paraiméadar
1	Iompróir luaidhe uathoibríoch	1	1.5	C235	Imthacaí Harbin, Motors Deneng (Éifeachtúlacht Fuinnimh den Chéad Leibhéal), agus cóireáil ola reducer
2	Foirnéis leá luaidhe	1	15	Cruach 310sstainless	Tá téamh inmheánach agus téamh seachtrach ar fáil. Tá an trealamh deartha le haghaidh raon teochta 0-550 céim. Is é an t -ábhar ná 321 gan aon chruach dhosmálta (teocht 780 céim) le braiteoir teochta
3	Dóire dóire	1	/		Riello Burner
4	Foirnéis ocsaídiúcháin 1500 (pláta clúdaigh Δ16 flange Δ25)	1	45	Cruach dhosmálta 310s, Buicéad Δ14 bun Δ40	Cruach dhosmálta 310s (teocht 1180 céim a sheasamh), bairille Δ14 bun Δ40, Motor Deneng (éifeachtúlacht fuinnimh grád amháin), Imthacaí Harbin, tá an trealamh deartha chun oibriú ag teocht 0-600 céim, le feiste braiteoirí teochta
5	Bunghnéithe foirnéise ocsaídiúcháin	1	/	Clúdach bunseannais	Insliú gan sceitheadh

Uimhir seicheamh	Ainm gléas	cainníocht	cumhacht	Ábhar	paraiméadar
6	MC-ⅱ-108 Bailitheoir Dust	1	2.2	C235D3	Limistéar Scagtha 65 Cearnóg, tiúchan deannaigh <15g/m3, Éifeachtúlacht 99.5%
7	Lucht leanúna 15kw	1	15	9-19-5.6 15kw	Brú Aeir 7400, sreabhadh 3200, Motor Deneng (Éifeachtúlacht Fuinnimh an Chéad Leibhéal)
8	Comhla scaoilte réalta-chruthach	4	1. 1*4	Deighilt mheicniúil agus leictreach	Deighilt mheicniúil agus leictreach, 4 lítear/rev
9	400 deighilteoir cioclón	2	/	C235D3	Limistéar Scagtha 90 Cearnóg, Éifeachtúlacht 92%

2. An rannóg púdair luaidhe buí

Sraithuimhir	Ainm gléas	cainníocht	cumhacht	Abair	Abair
1	Foirnéis buí buí (Rís 7.5 méadar ar fhad)	1	55	500 píopa táthaithe	Cruach dhosmálta 310s (teocht 1180 céim), a sheasamh), Motor Deneng (Éifeachtúlacht Fuinnimh an Chéad Leibhéal), Imthacaí Bin Hal, tá an trealamh deartha chun oibriú ag teocht 0-730 céim
2	Iompróir scriú fuaraithe	1	1.5	φ159,2 ríse	C235, ag cur luas 350kg/h in iúl, Teocht Ábhar ≤65 Motor Deneng (Éifeachtúlacht Fuinnimh an Chéad Leibhéal), Cóireáil Oiling Reducer
3	Iompróir scriú fuaraithe	1	2.2	Φ219 × 4.5 ríse	304 Cruach dhosmálta, ag cur luas 400kg/h in iúl, teocht ábhair ≤34 céim, Motor Deneng (Éifeachtúlacht Fuinnimh an Chéad Leibhéal), Cóireáil Oiling Reducer

3. Rannán brúite

Sraithuimhir	Ainm gléas	cainníocht	cumhacht	Abair	Abair
1	Silo, iompróir scriú	1	1.5		Cumas stórála 1500kg, luas 1t/h a chur in iúl, Is gnáth -theocht é teocht an ábhair, Motor Deneng (Éifeachtúlacht Fuinnimh an Chéad Leibhéal), cóireáil ola reducer, Bailiúchán Pacáistithe agus Dust
2	Meaisín Scagtha Cyclone	1	2.2	C235	Cumas scagtha ≥500kg/h, Scagadh míne ≤200head
3	MC-ⅱ-48 Bailitheoir deannaigh	1	/	C235D3	Limistéar scagacháin 48 Cearnóg, tiúchan deannaigh <12g/m3,  Éifeachtúlacht 99.5%
4	Bailitheoir deannaigh micrea-fheadáin	1	/		Limistéar scagacháin 70 méadar cearnach,  tiúchan deannaigh <0.03g/m², Éifeachtúlacht 99.85%

4. Rannóg Pacáistithe

Sraithuimhir	Ainm gléas	cainníocht	cumhacht	Abair	Abair
1	Meaisín pacáistithe táirge críochnaithe	1	5		Púdar Luaidhe, Ábhair Teagmhála 304 Cruach dhosmálta, Cóireáil Teflon
2	Tiomáint seasta	1	2		2 TON
3	Bosca stórála	1	/		304 Cruach dhosmálta
4	ardán	1	/

5. Trealamh Cúnta

Fearais Leictreacha, Cáblaí: Fearais Leictreacha Rialú PLC, Modhanna Lámhleabhar agus Uathoibríoch, le Fearais Leictreach Aláraim Locht: Delixi Conraonta, Scáileán Siemens Touch, Delixi Modúl, Inverter Delixi, Príomh -Switch Switch Chint (Delixi)
