Trealamh Réasúnta TBLS

Sa tionscal déantúsaíochta ábhar ceallraí luaidhe-aigéad, is breiseán ríthábhachtach é sulfáit luaidhe tribasic (TBLS), agus tá céimeanna iomadúla i gceist lena phróiseas táirgthe, lena n-áirítear imoibriú, scagachán agus triomú. Is córas monatóireachta agus rialaithe trealaimh é Trealamh Réasúnta TBLS a forbraíodh go sonrach le haghaidh línte táirgeachta TBLS.

Úsáideann an Trealamh TBLS Réasúnta seo bogearraí cumraíochta tionsclaíocha Siemens WINCC V7.3SE mar a chroí-ardán. Déanann sé cumarsáid le feistí allamuigh trí PLC chun feidhmeanna a bhaint amach mar mhonatóireacht ar stádas táirgthe, rialú teochta, rialú mótair, agus taifeadadh sonraí táirgthe.

Mar mhonarcha sa tSín, déanaimid rialú trealaimh a chomhtháthú trí chóras uathoibrithe tionsclaíoch, rud a chuireann ar chumas Trealamh TBLS Réasúnta cumais monatóireachta táirgthe cobhsaí a sholáthar laistigh de líne táirgeachta TBLS, ag cuidiú leis an gcuideachta stádas oibriúcháin trealaimh ríthábhachtach a bhainistiú go lárnach.

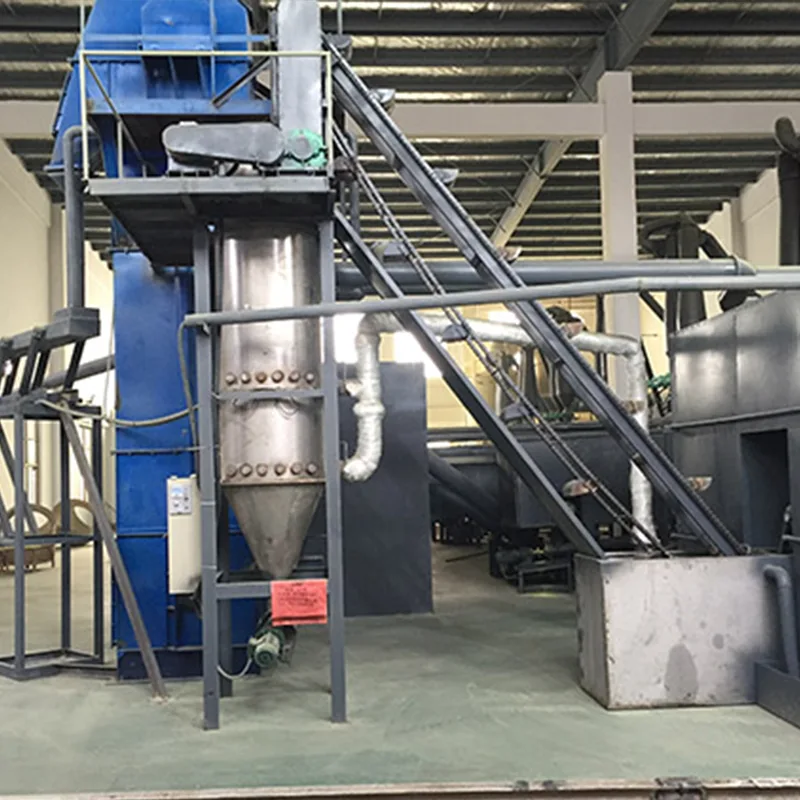

Forbhreathnú ar Phróiseas Líne Táirgthe TBLS

Céim 1: Imoibriú Sciodair

Tosaigh an t-imoibreoir sciodair, cuir ocsaíd luaidhe agus uisce sna comhréireanna cearta agus measc go maith. Déantar an meascán a phumpáil chuig an soitheach imoibrithe, agus tar éis an t-imoibriú a bheith críochnaithe, téann sé isteach sa soitheach tuile.

Céim 2: Scagachán agus Dí-uisciú

Déantar an sciodar TBLS sa soitheach tuile a phumpáil chuig preas scagaire pláta agus fráma. Tar éis thart ar 1-2 uair an chloig de scagachán, cruthaítear calóga agus baintear an t-uisce.

Céim 3: Flash Triomú

Triomaítear an t-ábhar trí úsáid a bhaint as foirnéis aer te gásbhreoslaithe, triomadóir splanc, agus córas séidire, rud a chruthaíonn táirge sulfáit luaidhe tribasic púdar bán ar deireadh thiar.

Bailiú Táirge

Bailítear an púdar triomaithe trí Chiclone 1# agus Cioclone 2# agus ansin pacáistithe.

Struchtúr an Chórais Rialaithe

Trealamh

Soláthraíonn Trealamh TBLS Réasúnta Rongsheng comhéadan monatóireachta tionsclaíoch iomlán, ag cabhrú le hoibreoirí stádas oibriúcháin fíor-ama trealaimh táirgthe a thuiscint.

Príomh-Chomhéadan Rialaithe

Scáileán Fáilte

Taispeánann sé stádas nasc na gcóras PLC agus WINCC, ag soláthar faisnéis bhunúsach le linn tosaithe an chórais.

Scáileán Stádas Táirgeachta

Taispeánann sé stádas oibriúcháin trealaimh:

Glas: Trealamh ag Rith

Liath: Trealamh Stoptha

Chomh maith leis sin taispeánann sé príomh-pharaiméadair táirgeachta:

Imoibriú Teocht Kettle

Teocht Flash Triomú

Teocht Foirnéise Aeir Te

Reatha Mótair Fan

Scáileán Socrú Paraiméadar

Úsáidtear é chun oibriú trealaimh táirgthe agus socruithe paraiméadar a rialú, lena n-áirítear:

Rialú Teochta

Rialú Mótair

Rialú Pulse

Rialú Tosaigh/Stop Trealamh

Feidhmeanna an Mhodúil Rialaithe

Modúl Monatóireachta Teochta agus Reatha

Taispeánann an limistéar seo sonraí teochta agus sruth mótair do gach limistéar táirgthe.

Modúl Rialaithe Teochta

Tá feidhmeanna rialaithe neamhspleácha ag gach feiste téimh, lena n-áirítear:

Rialú Tosaigh / Stop

Socrú Teochta

Cosaint Hysteresis Teocht

Mar shampla: Flash triomú teocht socraithe go 450 ° C; Luach uasta hysteresis 3°C; Luach histeresis íosteorann 2°C

Stopann an córas téamh go huathoibríoch nuair a sháraíonn an teocht 453°C agus atosóidh sé nuair a thiteann an teocht faoi 448°C.

Modúl Rialaithe Mótair

Tá cnaipí tosaithe agus stad neamhspleácha feistithe ag gach mótar, agus taispeántar stádas oibriúcháin an trealaimh:

Glas: Rith

Dearg: Stopadh

Rialú Conveyor Scriú

Tacaíonn an iompróir scriú bruscair stórála le:

Rialú Áitiúil

Cianrialú

Rialú Ríomhaireachta

Córas Rialaithe Pulse

Úsáidtear an córas rialaithe pulse i TrealamhRongsheng TBLS Réasúnta go príomha le haghaidh rialú córas a bhaint deannaigh.

Roinntear na bíoga i dtrí ghrúpa:

Pulse 12-bhealach

Pulse 3-bhealach

Pulse 5-bhealach

I measc na socruithe paraiméadar tá:

Am Eatraimh: Go hiondúil 60 soicind

Leithead Pulse: 2–3 soicind go hiondúil

Buntáistí Teicniúla: Rialú Uathoibrithe Tionscail

Trí chomhtháthú córas PLC agus WINCC, baintear amach monatóireacht agus rialú láraithe ar threalamh táirgeachta.

Monatóireacht ar Shonraí Táirgthe Fíor-ama

Is féidir le TrealamhRongsheng Trealamh Réasúnta TBLS teocht, reatha, agus stádas oibriúcháin trealaimh a thaifeadadh le haghaidh bainistíocht táirgeachta áisiúil.

Córas Aláraim

Nuair a bhíonn mífheidhmeanna trealaimh, taispeánann an córas an fhaisnéis trealaimh chomhfhreagrach ar an gcomhéadan aláraim.

Rialú Rochtana Paraiméadar

Úsáideann an córas rialú rochtana ainm úsáideora agus pasfhocal chun slándáil na bparaiméadar táirgeachta ríthábhachtach a chinntiú.
